Drona motora pamatievads - kā lasīt motoru

Drona lidojumu sistēmā motoriem ir galvenā loma, jo tie tieši nodrošina lidojumu. Motora veiktspēja ne tikai nosaka, vai bezpilota lidaparāts var veiksmīgi pacelties, pacelties, nolaisties un elastīgi pārvietoties, bet arī būtiski ietekmē tā kopējo lidojuma laiku un stabilitāti. Ja dzinēja jauda nav pietiekama, tiks ierobežots UAV lidojuma ātrums un augstums, kā arī saīsināts lidojuma laiks. Tāpēc drona veiktspējai izšķiroša nozīme ir augstas efektivitātes un lielas jaudas motora izvēlei.





1. Drona motora uzbūve

Drona motors lielākoties ir bezsuku motora dizains. Bezsuku motors parasti sastāv no uzgriežņa, rotora, dubultā gultņa, statora, paplāksnes, pamatnes un bloķēšanas skrūves un citiem komponentiem, kas ir kompakti un ļoti precīzi. Konkrēti, rotora daļā ir magnēts, vārpsta un korpuss, savukārt stators sastāv no silīcija tērauda loksnes un emaljētas stieples. Šis dizains ne tikai garantē lielu motora jaudu, bet arī uzlabo motora stabilitāti un izturību.



Kā piemēru ņemiet VSD motorus, kuriem ir izturīgs titāna/alumīnija sakausējuma korpuss un kuri ir aprīkoti ar augstas kvalitātes 48SH/N52H izliektu magnētisko tēraudu un importētiem NMB gultņiem īpaši augstai izturībai. Turklāt VSD motoros tiek izmantotas militāras klases karstumizturīgas spoles, lai nodrošinātu stabilitāti augstās temperatūrās un stiprās vibrācijās. Motora iekšpusē izmantotā 0,2 mm biezā silīcija tērauda loksnes konstrukcija efektīvi samazina motora siltumu un uzlabo motora kopējo efektivitāti un izturību, tādējādi nodrošinot tam labu sniegumu ilgtermiņa lidojuma misijās.



2. drona motora izmēru noteikšana

Izvēloties drona motoru, motora izmēru parasti norāda ar "2206", "2306" un citiem modeļa identifikatoriem. Motora modelis sastāv no četriem cipariem, pirmie divi cipari norāda statora spoles diametru (vienība: mm), bet pēdējie divi cipari norāda statora spoles augstumu. Piemēram, motoram 2206 ir stators ar diametru 22 mm un augstumu 6 mm. Šī izmēru kodēšanas metode ir piemērota gandrīz visu zīmolu ārējo rotoru motoriem un palīdz lietotājiem ātri izprast motora fiziskās specifikācijas.



VSD plašā produktu līnijadronu motoriatbalsta dažādu specifikāciju izvēli un pielāgošanu, tostarp 2206, 2207, 2208, 2806, 2807, 2810, 2812, 3110 un 3115. Lietotāji var elastīgi izvēlēties pareizo motora modeli atbilstoši savām vajadzībām, un VSD nodrošina arī pielāgošanas pakalpojumus, lai nodrošinātu, ka motors ir lieliski pielāgots konkrētajam UAV pielietojuma scenārijam.







3. Drona motora KV vērtība

KV vērtība ir viens no svarīgākajiem bezsuku līdzstrāvas motora parametriem. KV vērtība (vienība: RPM/V) norāda ātrumu, ko motors var sasniegt ar katru 1 V spriegumu tukšgaitas apstākļos. Piemēram, 880 KV motors sasniegs 880 apgr./min, ja tiek pieslēgts 1 V bez slodzes. Šī vērtība var palīdzēt lietotājiem izprast saistību starp motora ātrumu un spriegumu un izvēlēties pareizo motoru atbilstoši UAV lietojuma vajadzībām.



Jo mazāka ir KV vērtība, jo mazāks ir motora apgriezienu skaits, taču tas var izturēt lielāku spriegumu, tāpēc tas ir piemērots scenārijiem, kuros nepieciešams lielāks griezes moments, un var darbināt lielāka diametra dzenskrūves. Un augstākam KV motoram ir lielāks ātrums, piemērots maza izmēra, ātri rotējošu dzenskrūvju braukšanai. VSD piedāvā dažādas KV vērtības opcijas, tostarp 900KV, 1350KV, 1750KV un 2400KV modeļus, lai apmierinātu dažādas vajadzības no liela ātruma vieglas slodzes līdz lielai griezes momenta slodzei.



4. Drona motora spoles pagriezieni

Dažos motoros motora spoles apgriezienu skaits ir norādīts kā "9T", "13T" utt., norādot statora tinuma apgriezienu skaitu. Apgriezienu skaits ir cieši saistīts ar KV vērtību, parasti motora tinuma apgriezienu skaits ar zemāku KV vērtību ir mazāks, un vads ir biezāks, kas ir piemērots liela izmēra dzenskrūves braukšanai ar mazu ātrumu; Un motoram ar augstāku KV vērtību ir vairāk pagriezienu un plānāki vadi, kas ir piemērots ātrgaitas maza dzenskrūves braukšanai.



VSD motora tinumu slotu skaitu var pielāgot atbilstoši klienta vajadzībām, jo ​​vairāk slotu, jo augstāka motora efektivitāte, īpaši piemērots sarežģītu lidojumu scenāriju prasību risināšanai. Protams, lielāks slotu skaits var radīt lielākas ražošanas izmaksas, taču uzlabotā motora veiktspēja bieži vien ir naudas vērta prasīgiem lietojumiem.



5. Drona motora bezslodzes strāva un spriegums

Drona motora bezslodzes pārbaudē strāva, ko mēra, pieliekot norādīto tukšgaitas spriegumu (parasti 10V vai 24V), ir tukšgaitas strāva. Šis parametrs var palīdzēt novērtēt motora efektivitāti un enerģijas patēriņu. Jo mazāka ir tukšgaitas strāva, jo mazāks ir motora enerģijas zudums un lielāka efektivitāte, kas palīdz pagarināt drona izturību. VSD motoram ir lieliska tukšgaitas strāva un efektivitāte, un tas var apmierināt dažādu lietojumu vajadzības, jo īpaši, lai sasniegtu UAV lietojumprogrammas scenārija ilgāku izturību un stabilitāti.



6. Drona motora maksimālā strāva un jauda

Drona motoram ir jāņem vērā maksimālā strāva un jauda, ​​kas jāiztur, strādājot. Maksimālā strāva vai jauda attiecas uz robežu, ko motors var izturēt bez bojājumiem. Piemēram, maksimālā nepārtrauktā strāva, kas apzīmēta ar "16A/180s", nozīmē, ka motors var darboties nepārtraukti pie 16A 180 sekundes bez bojājumiem. Pārsniedzot šo vērtību, motors var pārkarst vai pat tikt bojāts, tāpēc praktiskā lietošanā ir jānodrošina, lai strāva tiktu uzturēta drošā diapazonā. VSD motori labi darbojas maksimālās strāvas un jaudas tolerancē, padarot tos piemērotus lietojumiem, kuros nepieciešams ilgs lidojums ar lielu slodzi.



7. Drona motora iekšējā pretestība

Motora armatūrā ir iekšēja pretestība, lai gan vērtība parasti ir maza, bet drona motorā ar desmitiem ampēru strāvu šīs iekšējās pretestības ietekmi nevar ignorēt. Iekšējās pretestības dēļ daļa elektroenerģijas tiks pārveidota siltumenerģijā, padarot motoru karstu un samazinot efektivitāti. Tāpēc saprātīga konstrukcija un strāvas kontrole ir būtiska, lai saglabātu motora augstu efektivitāti un novērstu pārkaršanu.



Lai atrisinātu šo problēmu, VSD motori pievērš īpašu uzmanību siltuma izkliedes konstrukcijai. Motora apvalks ir izgatavots no titāna/alumīnija sakausējuma ar augstu siltumvadītspēju, kas efektīvi uzlabo siltuma izkliedes efektivitāti. Turklāt VSD motora konstrukcijā ir izmantota poraina ventilācijas konstrukcija, kas vēl vairāk palīdz motoram uzturēt zemu temperatūru pie lielas slodzes, uzlabojot motora efektivitāti un kalpošanas laiku.



8. bezpilota dzinēja veiktspējas parametru tabula

Motora veiktspējas parametru tabula var palīdzēt lietotājiem skaidrāk izprast tā efektivitātes, jaudas un vilces rādītājus. Efektivitāte (vienība: g/W) ir plaši izmantots veiktspējas novērtēšanas standarts, kas norāda uz elektroenerģijas vatu radīto vilces spēku. Šie dati var sniegt atsauci atbilstoši dažādiem motora darba apstākļiem, un projektētājs var izvēlēties piemērotu motora un dzenskrūves kombināciju, lai nodrošinātu vislabāko UAV veiktspēju.



Elektriskā jauda (W)=motora ieejas spriegums (V) × efektīvā strāva (A)



Motora efektivitāte=Mehāniskā jauda (W)/elektriskā jauda (W)



Ir svarīgi atzīmēt, ka motora efektivitāte nav fiksēta un mainīsies, mainoties ieejas droselei un slodzei (propelleram). Tam pašam dzenskrūvei, palielinoties ieejas strāvai, palielināsies arī siltuma un citas enerģijas zudumi, samazināsies mehāniskās jaudas īpatsvars un attiecīgi var samazināties motora efektivitāte. Tāpēc saprātīga motora un slodzes saskaņošana palīdz uzlabot drona kopējo veiktspēju.



VSD labi apzinās klientu pieprasījumu pēc motora veiktspējas datiem, un katrs motors tiek rūpīgi pārbaudīts ar modernu testa aprīkojumu un nodrošina detalizētas veiktspējas pārbaudes lapas. Šāda veida dati nodrošina zinātnisku pamatojumu klientiem, lai viņi varētu izvēlēties pareizo motora tipu un konfigurēt dzenskrūvi, nodrošinot efektīvu motora pielietojumu.





Bezsuku motora darbības pamatprincips ir izmantot mijiedarbību starp magnētisko lauku, ko rada strāva, kas plūst caur spoli, un pastāvīgo magnētu, lai virzītu rotoru griezties. Konkrēti, magnētiskais efekts tiks ģenerēts pēc tam, kad strāva iet caur statora spoli, un viendzimuma atgrūšanas un pretstatu pievilkšanas spēks tiks ģenerēts ar pastāvīgo magnētu rotorā, virzot nepārtrauktu motora rotāciju.



Tā kā stators ir fiksēts un rotora pastāvīgajam magnētam ir pastāvīgi jāgriežas, bezsuku motors maina magnētisko lauku, mainot strāvas virzienu, lai virzītu rotora griešanos. Trīsfāzu bezsuku motoram parasti tiek izmantots trīsfāzu tilta ķēdes savienojums, un tiek pieņemts vadības režīms "divi divi ieslēgti". Tas ir, kad motora rotors griežas par 120 grādiem, invertora slēdža caurule veic komutāciju, tādējādi mainot statora magnētiskā lauka virzienu, lai turpinātu veicināt rotora griešanos.



VSD bezsuku motors izmanto precīzas vadības dizainu, lai nodrošinātu precīzu un efektīvu strāvas pārslēgšanu griešanās laikā, tādējādi nodrošinot vienmērīgu jaudas izvadi. Šī vadības metode ne tikai uzlabo motora reakcijas ātrumu, bet arī saglabā augstu stabilitāti un uzticamību sarežģītos lidojuma scenārijos.





VSD ir profesionāls mikromotoru ražošanas uzņēmums, kas dibināts 2011. gadā, un kura galvenā mītne atrodas Šenžeņā, Ķīnā. Uzņēmums ir apņēmies nodrošināt tirgu ar augstas kvalitātes augstas veiktspējas motoru izstrādājumiem, tā galvenie produkti ietver dārgmetālu motoru, oglekļa suku motoru, zobratu motoru, bezsuku motoru, dobo kausu motoru, riteņu motoru un līdzstrāvas sūkni, gaisa sūkni, solenoīda vārstu. un citi motoru veidi. Izmantojot progresīvu ražošanas tehnoloģiju un stingru kvalitātes vadību, VSD produkti ir eksportēti uz Eiropu, Ameriku un Dienvidaustrumu Āziju un citām valstīm un reģioniem, ko plaši izmanto Kautex, Panasonic, Philips un citi starptautiski labi pazīstami uzņēmumi, kas atbalsta un uzticas.

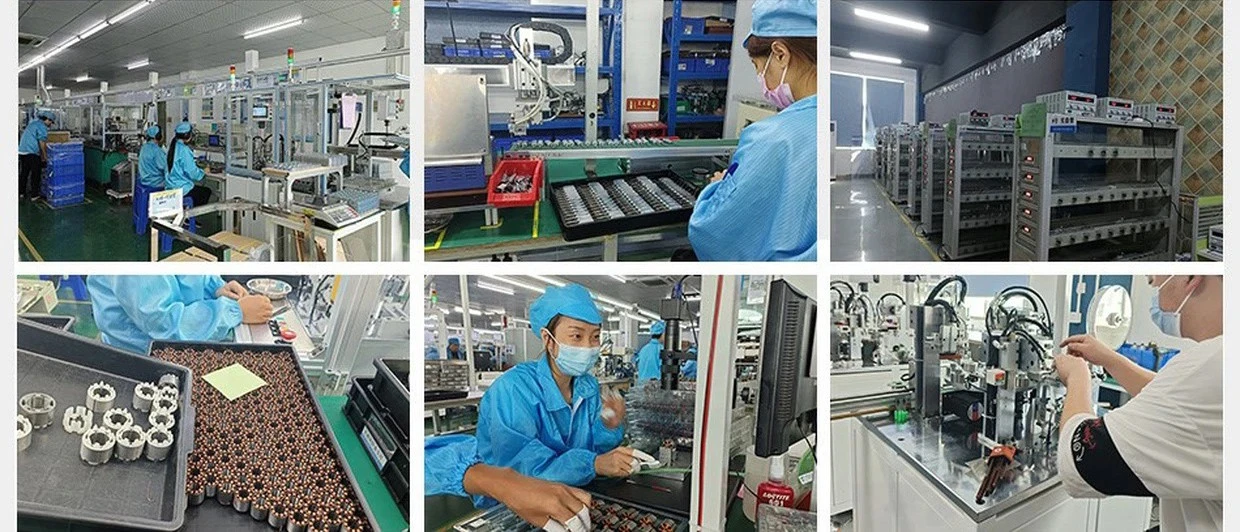

VSD vienmēr ievēro augstus savu produktu kvalitātes prasību standartus, ir nokārtojis CE, REACH, ROHS, IATF16949 un citus starptautiskus sertifikātus, kā arī ieguvis valsts augsto tehnoloģiju uzņēmuma sertifikāciju. Uzņēmums katru gadu iegulda 2,6 miljonus juaņu pētniecībā un attīstībā un vidēji reizi divos mēnešos izlaiž jaunu motoru, lai apmierinātu mainīgo tirgus pieprasījumu. Rūpnīcas platība ir vairāk nekā 10,{5}} kvadrātmetri, un tajā strādā vairāk nekā 500 vadošo darbinieku un vairāk nekā 100 vadības darbinieku, tostarp 25 pētniecības un attīstības darbinieki, un ikmēneša produkcija ir 4,5 miljoni motoru vienību. nodrošināt produktu piegādes stabilitāti un augstu piegādes efektivitāti.

VSD nodrošina rūpnīcu tiešo pārdošanu, balstoties uz izcelsmes priekšrocībām un efektīvu ražošanas procesu, produktiem ir ievērojama konkurētspējīga cena un uzticama kvalitāte. Klientiem ar pielāgotām vajadzībām VSD nodrošina arī profesionālus OEM un ODM pakalpojumus, kurus var pielāgot atbilstoši klientu īpašajām vajadzībām. Vienlaikus VSD aicina klientus apmeklēt rūpnīcu, lai uzzinātu vairāk par tās ražošanas iekārtām un procesu plūsmu. Jūs esat laipni aicināti norunāt tikšanos jebkurā laikā.



Vairāk nekā desmit gadu ilgās nozares uzkrāšanās un tehnoloģiju nokrišņu laikā VSD vienmēr ir bijis apņēmies nodrošināt inovācijas un kvalitāti, turpina nodrošināt klientus ar augstas kvalitātes un uzticamiem motoru produktiem un risinājumiem, kā arī kļuvis par uzticamu motoru piegādātāju globālajā tirgū.
